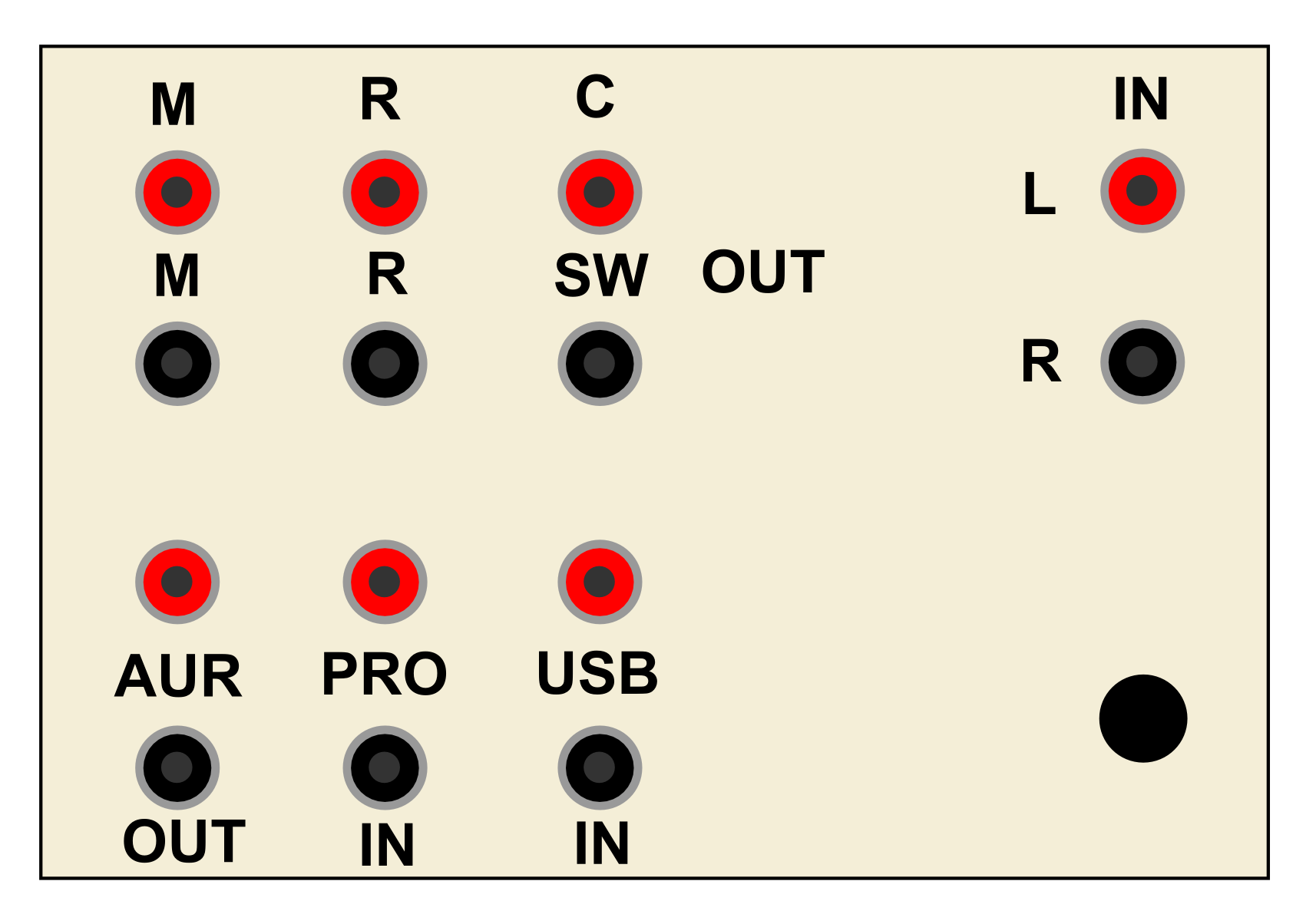

Se trata de un dispositivo de construcción casera, con elementos pasivos (resistencias), que cuenta con 14 conectores estandar tipo RCA, distribuidos y etiquetados en la parte posterior del gabinete tal como muestra la siguiente figura:

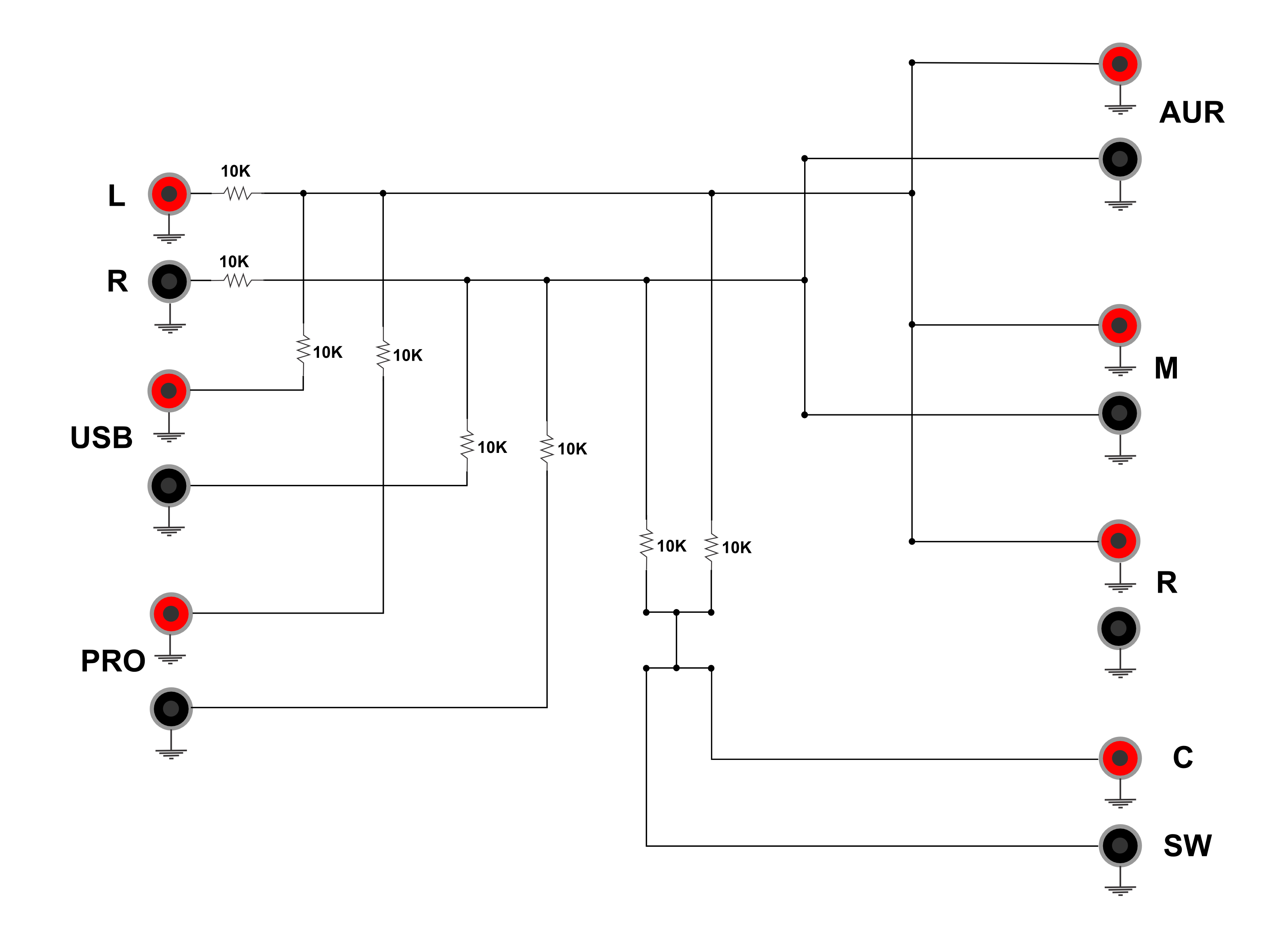

El diagrama correspondiente a su circuito interno es el siguiente:

El dispositivo se conecta como se indica a continuación:

- Las dos entradas RCA de la parte superior derecha del panel, etiquetadas como "IN" "L" y "R", se conectan a la salida de línea estéreo "CD/Tape Out" de la consola mezcladora de señales de audio, que es la salida principal de todo el sistema de audio, y por lo tanto, la señal que se graba en las sesiones de grabación

- Las dos entradas RCA de la parte inferior del panel, etiquetadas como "IN" "PRO", se conectan a la salida de audiculares de la placa de audio externa Presonus Audiobox USB. Esto permite, subiendo el volumen de los auriculares de ese dispositivo, monitorear su salida. Normalmente se debe mantener anulado el volumen de esta entrada, ya que provoca realimentaciones al grabar

- Las dos entradas RCA de la parte inferior del panel, etiquetadas como "IN" "USB", se conectan a la salida de línea estéreo de la placa de audio USB genérica de la PC. Toda señal de audio que se desee escuchar pero no grabar debe canalizarse a través de esta placa de audio auxiliar (por ejemplo, un metrónomo, la pista original de una canción, etc.

- Las dos salidas RCA marcadas como "AUR" sirven para enviar señal de audio a la base de los auriculares inalámbricos

- Las dos salidas RCA marcadas como "OUT" "M" sirven para enviar señal de audio a la entrada del amplificador de 5.1 canales que corresponde a los parlantes delanteros izquierdo y derecho

- Las dos salidas RCA marcadas como "OUT" "R" sirven para enviar señal de audio a la entrada del amplificador de 5.1 canales que corresponde a los parlantes traseros (surround) izquierdo y derecho. Con el circuito actual, simplemente se le envían las mismas señales que a los parlantes delanteros, en vez de una mezcla de ambos canales con la fase invertida, que suele ser lo habitual, pero se hizo así en vistas de utilizar otro método conocido que es el conectar en serie los parlantes de "surround" uno con el otro, y a este conjunto, conectarlo a las salidas de la señal estéreo una punta a cada canal, sin conectar el punto medio a tierra. Según el siguiente esquema:

- La salida RCA marcada como "OUT" "C" sirve para enviar señal de audio a la entrada del amplificador de 5.1 canales que corresponde al parlante central. Esta señal es una mezcla de ambos canales de la señal de entrada.

- La salida RCA marcada como "OUT" "SW" sirve para enviar señal de audio a la entrada del amplificador de 5.1 canales que corresponde al parlante subwoofer. Esta señal es una mezcla de ambos canales de la señal de entrada, y cuentra con todas las frecuencias. Si el equipo amplificador cuenta con una entrada para subwoofers que filtra las señales de frecuencias medias y altas, esta señal puede ser utilizada directamente, en caso contrario, debería anteponerse un filtro de paso de bajos a fin de proteger el sistema del subwoofer
