Marca: TC-Helicon
Modelo: Voicetone Harmony-G XT
Código: 5-706622-011893
Número de serie: (21)9502413
Versión del Firmware: 1.2.01 Build 38 (actualizado)
Fuente de alimentación externa: 12V 0.5A (negativo en el pin central)
Origen: Tailandia

Se trata de un pedal para la modificación de la voz captada por un micrófono, con capacidad de generar otras voces, a modo de dúo o trío, armonizándolas en base a las notas que se estén tocando en una guitarra que se encuentre debidamente conectada al dispositivo.

También permite dar más cuerpo a la voz del cantante, duplicándola sin alterar su tono.

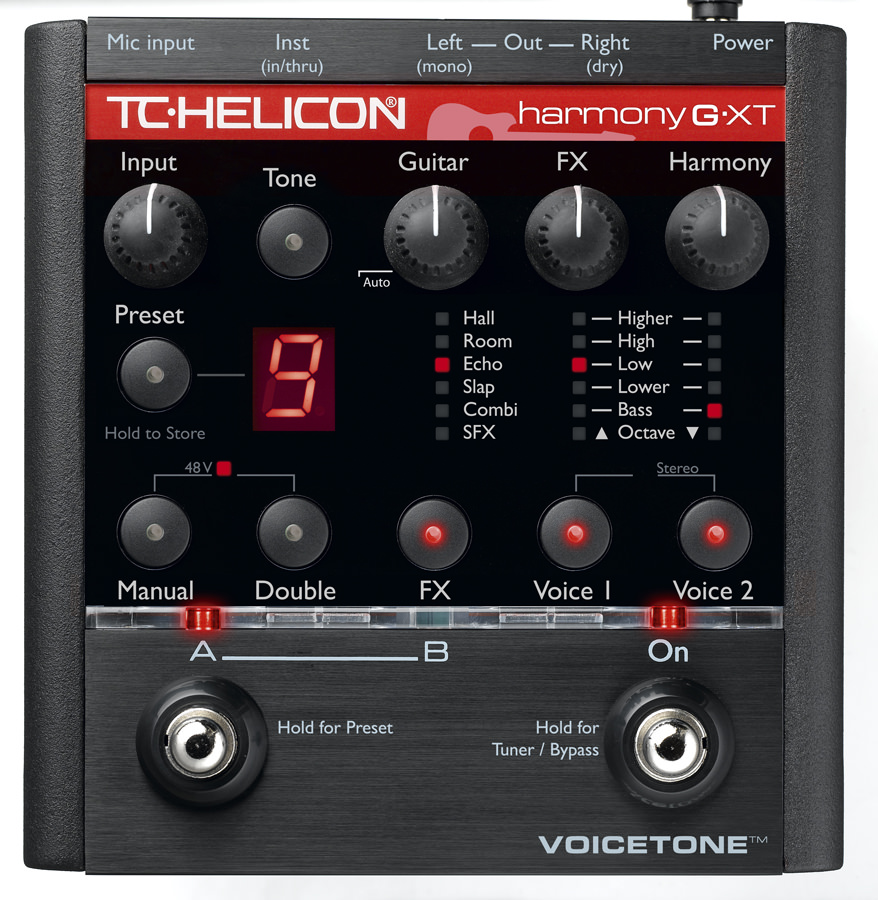

Resulta sorprendente lo bien diseñado que se encuentra el gabinete del equipo con sus controles y etiquetas, ya que cada elemento se encuentra identificado mediante etiquetas, incluso cuando cumplen más de una función.

De todos modos, igualmente resulta indispensable e interesante leer detenidamente el manual del equipo, dada la cantidad de funciones y configuraciones que se pueden activar mediante combinaciones de botones, pulsado de un botón durante más tiempo, doble pulsación, pulsación durante el encendido, etc.

La conexión a USB, permite acceder al equipo desde una computadora, para gestionar su configuración, incluyendo el respaldo de los parámetros fijados. El software propio del dispositivo permite incluso la actualización de su firmware, procedimiento que se aplicó con éxito al presente dispositivo.

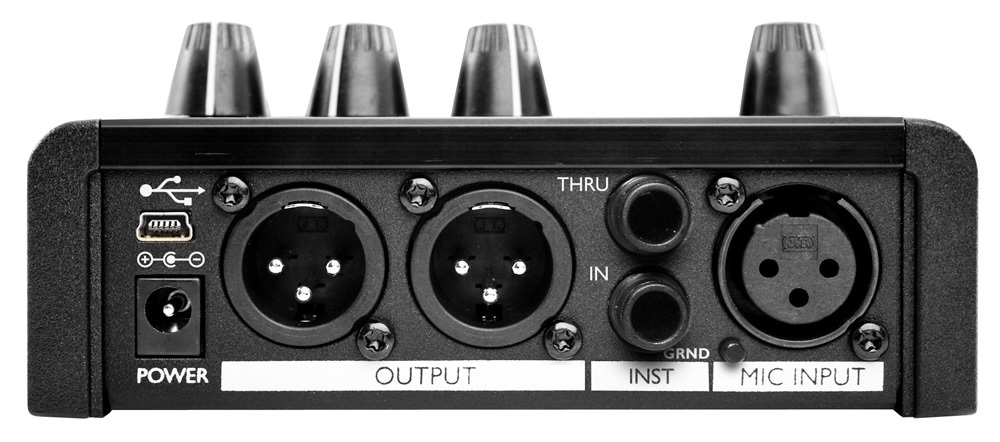

Este dispositivo se encuentra conectado al sistema de audio de la siguiente manera:

. En la entrada de micrófono, se conecta un micrófono Behringer Ultravoice XM8500 mediante un cable y conectores tipo XLR, el utilizar un cable balanceado garantiza un menor nivel de ruido en la señal, incluso en caso de que el cable sea de gran longitud.

- En la entrada de instrumento, se conecta con el receptor del micrófono inalámbrico Lexsen 1on1, el cual fue modificado para incorporarlo en el cuerpo de la guitarra eléctrica, reemplazando el cabezal del micrófono por una clavija que toma la señal de la guitarra para transmitirla inalámbricamente.

- La salida de instrumento (Thru) se encuentra conectada a la entrada del pedal de efectos múltiples para guitarra mediante un cable corto.

- Las dos salidas se encuentran conectadas mediante cables balanceados (XLR) a las entradas de micrófono 2 y 3 de la consola mezcladora de señales de audio, que juntas brindan una señal estéreo.

- La entrada de alimentación del equipo se encuentra conectada a una fuente conmutada de 12V 2A.
Esta fuente no es la original del equipo, ya que la original del equipo, a pesar de ser parte del paquete, no vino en la caja (la cual llegó ya abierta). Esto es frecuente en los equipos que ingresan al país desde el exterior.
