EL MICROCONTROLADOR ATMELTINY85

El microcontrolador Atmel ATTiny85 es un dispositivo pequeño y barato, pero con capacidad suficiente para realizar una cierta variedad de proyectos interesantes.

Sus características son las siguienes:

- 8 KBytes de memoria Flash In-System Program Memory Flash (10.000 ciclos de regrabación)
- Encapsulado de 8 terminales (DIP8)
- 6 terminales de entrada/salida
- CPU de 8 bits
- Frecuencia máxima de trabajo de 20 MHercios
- 512 bytes de memoria tipo SRAM interna
- Tensión de alimentación de los 2.7 Voltios a 5.5 Voltios

En el siguiente esquema pueden verse en detalle las funciones que puede cumplir cada terminal del ATTiny85:

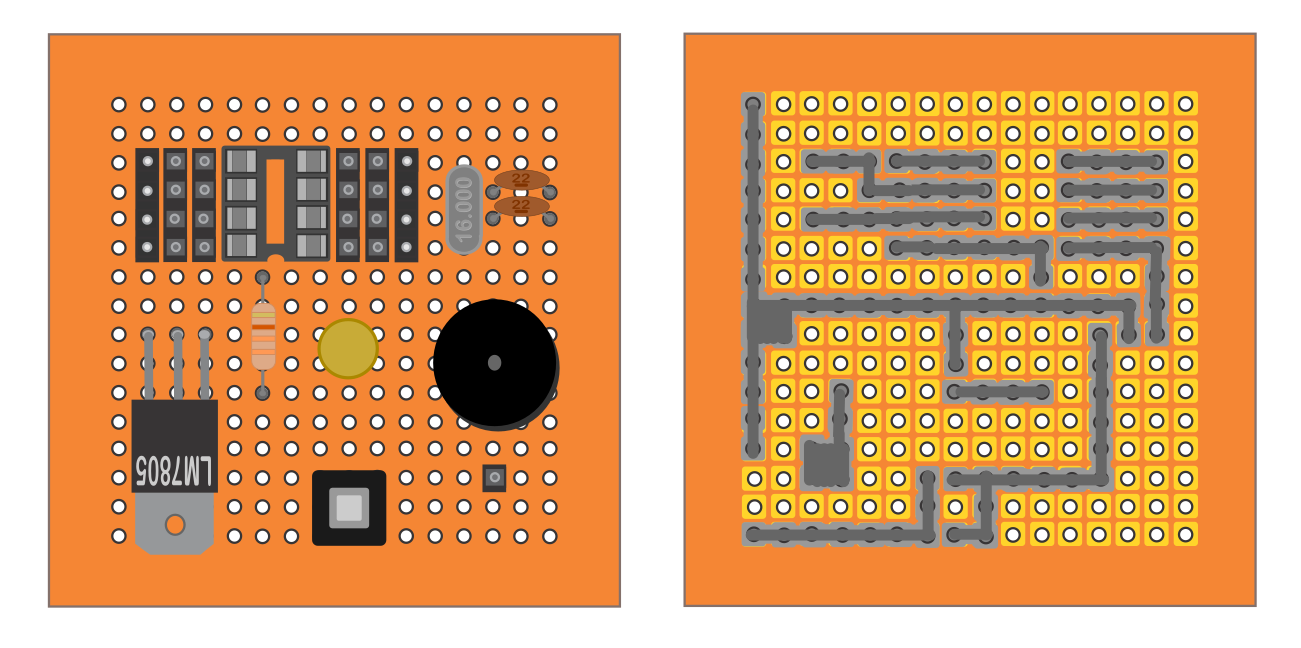

El siguiente esquema muestra una placa de desarrollo que puede utilizarse para probar prototipos de circuitos basados en este microcontrolador:

La diseñé utilizando una placa perforada de 5 cm x 5 cm, incluye un regulador de tensión LM7805 para asegurar uqe la placa trabaje con cualquier fuente de alimentación superior a los 5V, un cristal de 20 MHz y los dos capacitores para conformar el oscilador externo, un LED con su resistencia, conectado al terminal 1 (D5), y un trasductor piezoeléctrico conectado a tierra y con el otro extremo en un terminal hembra que puede usarse para conectarlo a cualquiera de las terminales del micro, en caso de querer generar sonidos.

En paralelo con los terminales del zócalo del micro, cuenta con dos tiras de conectores hembra y una de conectores macho de cada lado, lo que permite utilizar a esta placa como protoboard, al menos para configuraciones sencillas.

Para cargarle el bootloader, ya sea porque el chip es nuevo, o porque se desconfiguró, se utiliza un programador, que puede ser, por ejemplo, un arduino actuando como ISP, conectando sus terminales como se indica a continuación:

Para programarlo se le puede conectar por ejemplo, un adaptador USB-SerieTTL, conectando sus terminales como se indica a continuación:
