COMPROBADOR AUDIBLE DE CONTINUIDAD
Un comprobador de continnuidad es una herramienta extremadamente útil al momento de detectar fallas
en los circuitos, así como también, para realizar una última inspección en busca de cortocircuitos
antes de conectar la alimentación por primera vez a un circuito recién terminado de construir.
La versión simple de un comprobador de continuidad consiste en un led o un zumbador, o ambos,
alimentados con una batería, y dos puntas de prueba que al unirse cierran el circuito.
Pero estas versiones simples de comprobadores de continuidad no son capaces de distinguir un
cortocircuito (continuidad total, o resistencia cero) de un valor de resistencia de por ejemplo 10 ohms.
Simplemente comienzan a indicar continuidad en cuanto la corriente es suficiente.
El comprobador de continuidad integrado en un multímetro digital, en cambio, es capaz de distinguir
un cortocircuito y activarse, o una resistencia de 1 ohm, y mantenerse inactivo.
Además, por tratarse de circuitos activos, la perturbación que inroduce el aplicar las puntas de
prueba sobre el circuito a comprobar resulta imperceptible.

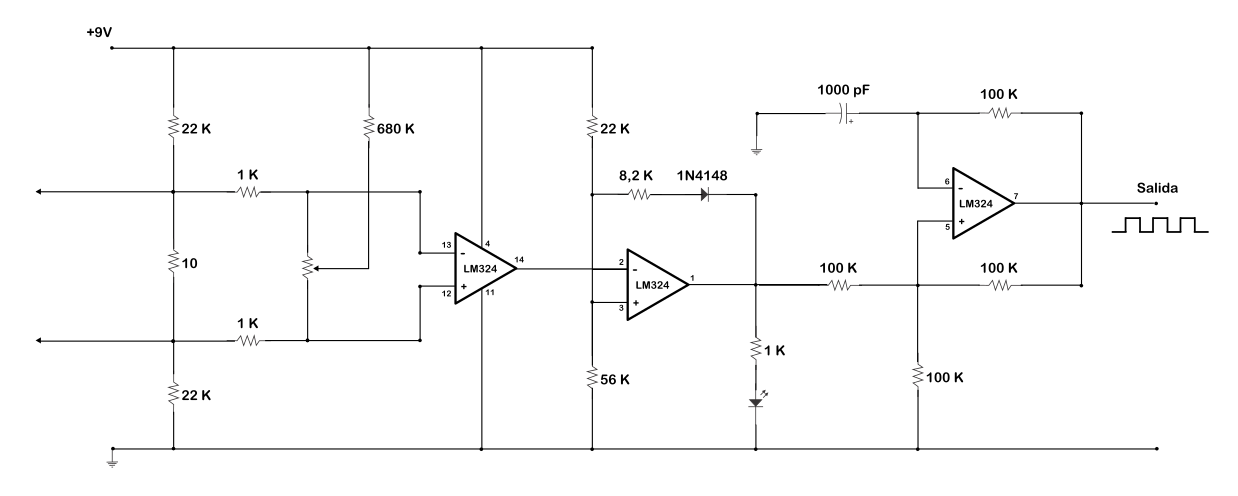

El siguiente circuito utiliza un cuádruple amplificador operacional LM324 y algunos componentes
discretos para implementar un comprobador activo, del tipo de los implementados en los
multímetros digitales.
Dos de los amplificadores del LM324 son utilizados para la detección de continuidad, activando un LED
y también a un tercer amplificador operacional configurado como generador de ondas rectangulares.
La salida del circuito es suficiente para generar el tono en un trasductor piezoeléctrico.
El resistor variable debe ser de precisión y de tipo lineal, y se utiliza para la calibración del comprobador.
Para calibrarlo, se debe lograr primero que nada, que no se active estando las puntas al aire,
y que se active al juntarlas entre sí.
Luego se debe afinar el ajuste hasta lograr que al comprobar una resistencia de 1.5 ohms, no se active,
y sí se active al juntar las puntas de prueba (o al colocar una resistencia de 1 ohm).
Una variante de este circuito podría ser la de utilizar un zumbador piezoeléctrico a la salida
del segundo amplificador operacional, en lugar del tercer operacional y el trasductor piezoeléctrico.
