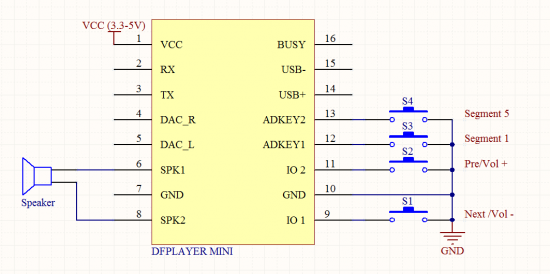

CONEXIÓN CON 4 BOTONES SIMPLES
.png)

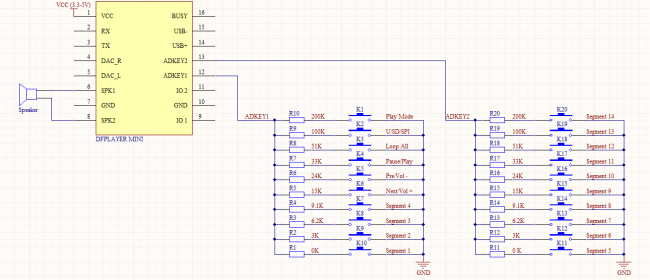

CONEXIÓN CON 20 BOTONES CODIFICADOS ANALÓGICAMENTE
.png)

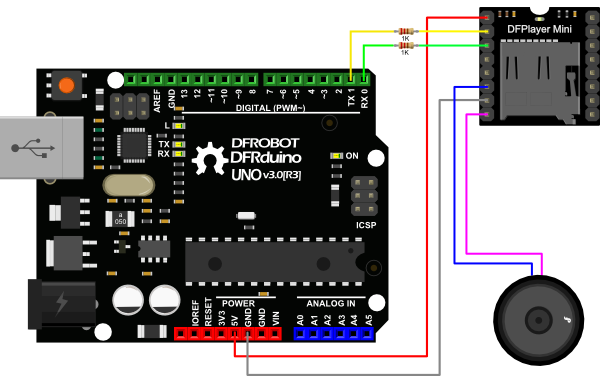

CONEXIÓN MEDIANTE EL PUERTO SERIE
.png)

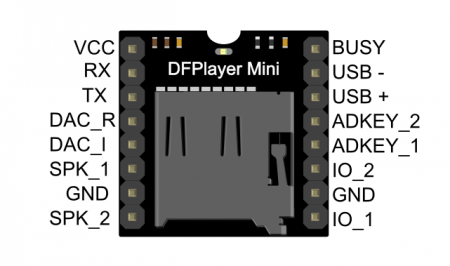

Las características del Módulo son las siguientes:
Tensión de trabajo de 3.3V a 5V
La salida es amplificada monoaural, con el parlante conectado en los terminales SPK1 y SPK2
Los archivos de sonido se guardan en una tarjeta SD
Nombrando a los archivos con 4 dígitos delante, se lo puede trabajar haciendo referencia a los mismos
