FUENTE DE 3.3V REGULADA
Muchos dispositivos modernos trabajan con 3.3v, en especial en el ámbito de los circuitos basados en las placas
Arduino y similares. Éstas suelen trabajar con tensiones de alientación de 5 voltios y/o de 3.3 voltios.
Para obtener 5V, lo más sencillo, quizás, sea utilizar un regulador LM7805 y un par de componentes más.
Para el caso de necesitar armar una fuente que entregue 3.3v, una muy sencilla se puede construir
utilizando el regulador LM317 y algunos otros componentes sencillos.

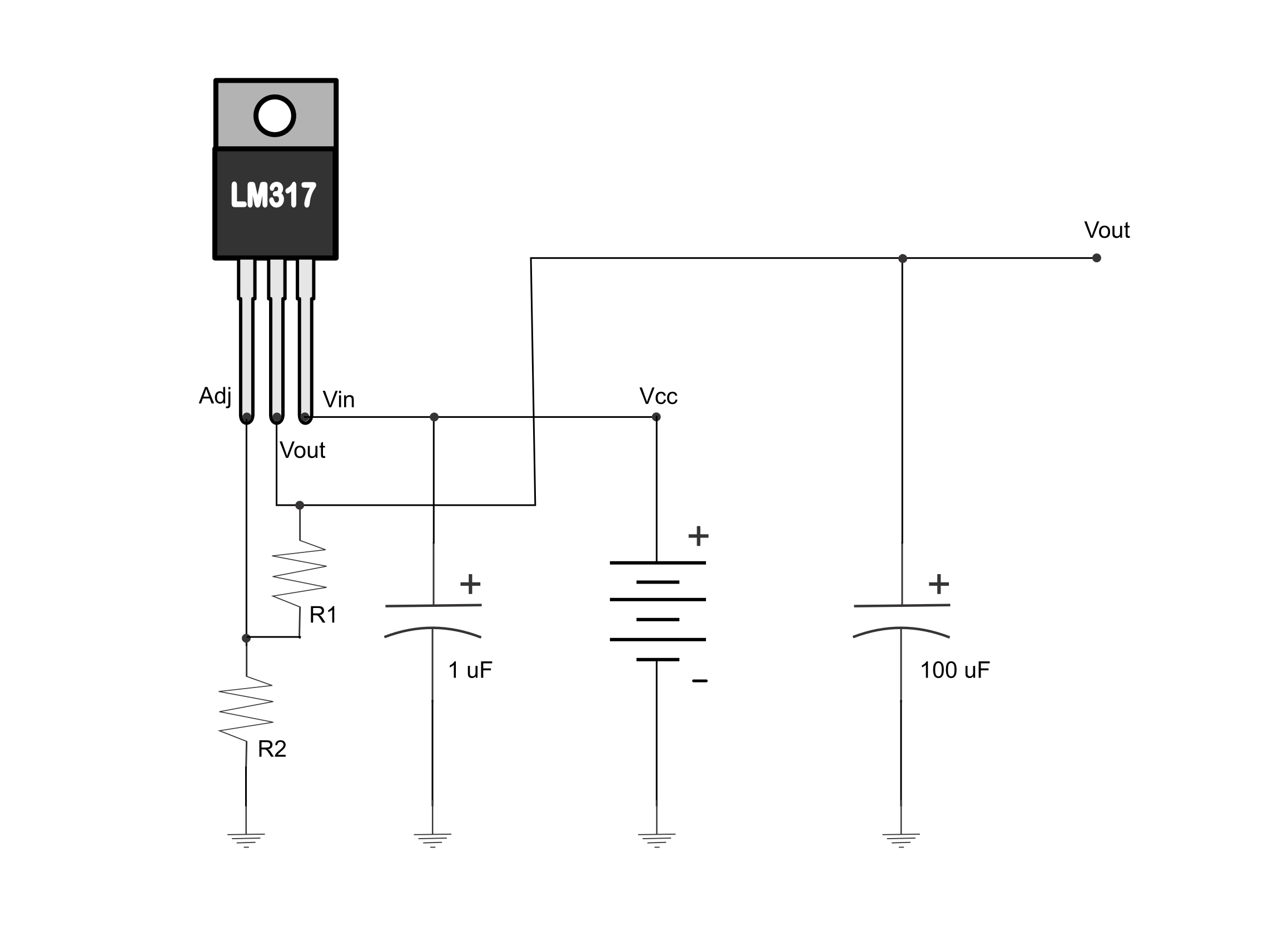

La siguiente imagen muestra el circuito genérico para armar una fuente regulada con un LM317:
En el mismo, los valores de las resistencias R1 y R2, son los que determinarán el valor de la tensión regulada
que se obtendrá a la salida.
Para el caso particular de querer obtener 3.3 Voltios, una combinación podría ser:
R1 = 240 ohms
R2 = 720 ohms

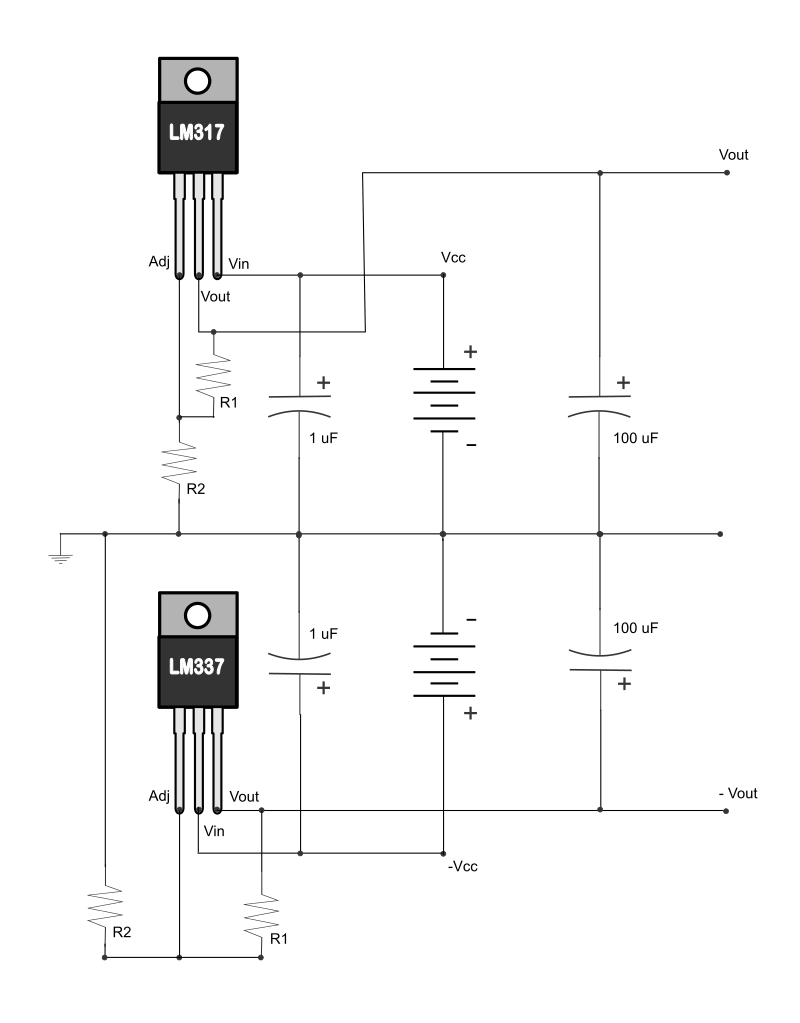

Si se necesita una fuente de alimentación simétrica, se puede agregar la parte complementaria del circuito,
utilizando para ello un regulador LM337, como se muestra en el siguiente esquema:
