El diseño de este circuito no es mío, esta es sólo una serie de detalles, y diferentes dibujos, sobre el circuito original, el cual puede encontrarse en: esta dirección.

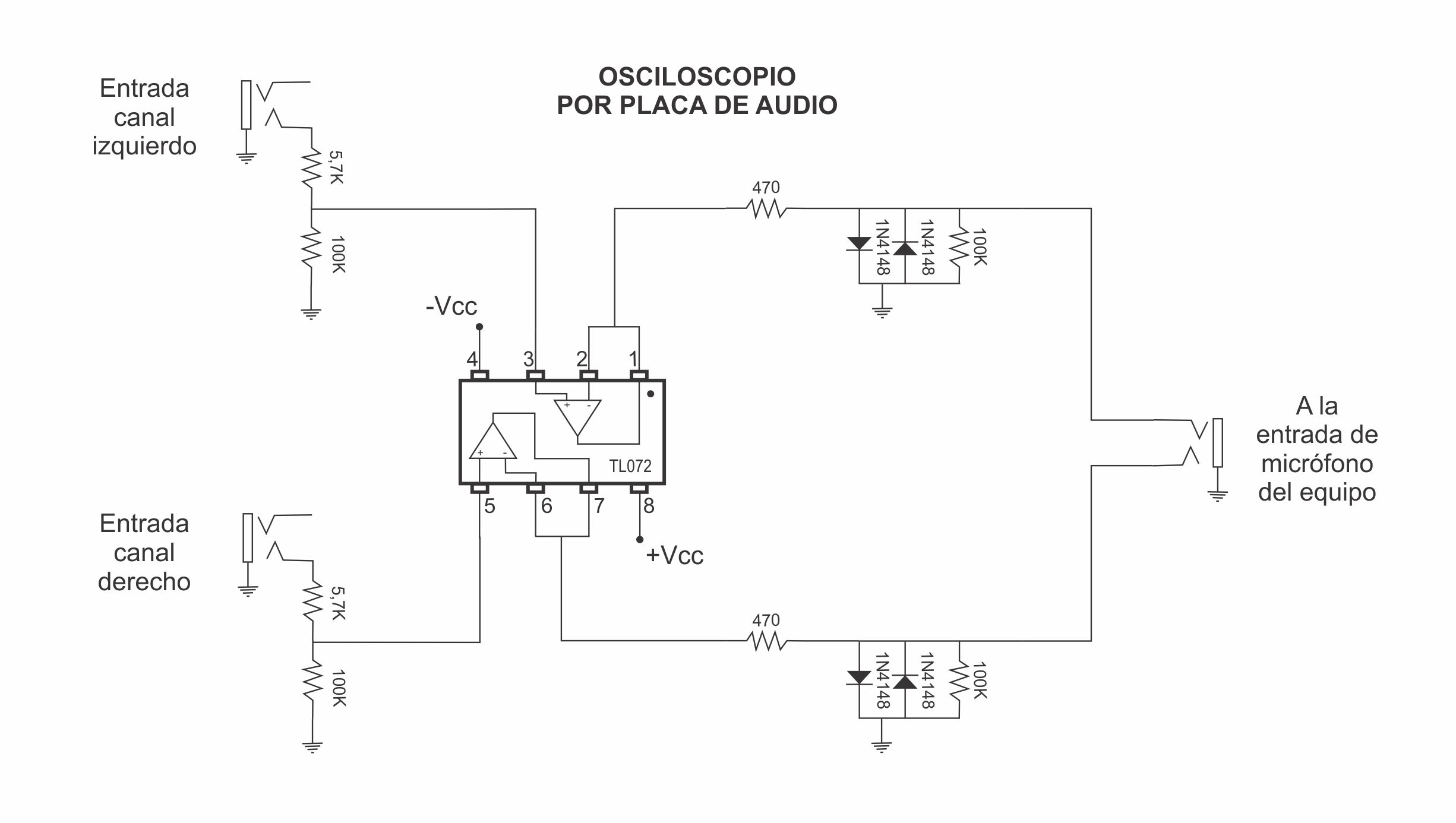

El esquema del circuito es el siguiente:

Se trata de un osciloscopio de dos canales, ya que las placas de sonido de las PCs, notebooks y netbooks, suelen trabajar en estéreo (dos canales).

A la entrada de cada canal, puede verse un divisor resistivo, formado por una resistencia de 100kOhms y otra de 5,6kOhms, el cual, teniendo en cuenta las tensiones típicas permitidas a la entrada de las placas de sonido, asegura una atenuación de las señales de entrada, de forma tal que se puedan leer tensiones de +-12V sin inconvenientes.

Para asegurar que las tensiones que se apliquen a la entrada de la placa de sonido no pasen de los +-0.7V, es que antes de la salida se coloca un recortador de tensión formado por un par de diodos 1N4148 en paralelo, orientados en sentidos opuestos.

El circuito requiere de una fuente de alimentación simétrica, que en mi caso particular est&aa ute; constituida por un par de baterías de NiMh de 9V.

El montaje del circuito puede realizarse de diferentes maneras, y lo que más espacio ocupa son las baterías y los conectores.

Para trabajar cómodamente, yo opté por montarlo en una placa perforada cuadrada de 5x5 cm de tamańo.

Aparte de lo que se ve en el esquema, para que el dispositivo resulte cómodo y seguro al utilizarlo, conviene agregar los siguientes elementos:

- Una cajita de plático dónde montar todo.
- Un par de fichas hembra, para la conexió&oacutd;n de las puntas de pruebas, un par de fichas macho para los conectores en sí, y lo que desee utilizarse como puntas de prueba (lo ideal, pero caro, es un juego de puntas para osciloscopio... en la práctica, yo utilicé pinzitas tipo cocodrilo).
- Un interruptor bipolar para desconectar ambas baterías cuando el dispositivo no se utiliza.
- Un led que nos recuerde que el dispositivo se encuentra encendido.


Una vez que se cuenta con el circuito, se debe descargar un programa, que en este caso fue el que se encuentra en la siguiente dirección web: http://www.zeitnitz.de/Christian/scope_en, que es muy completo, sencillo de operar y en principio puede obtenerse en forma gratuita.

En el sitio del programa aceptan donaciones :)
