PLAQUETITAS DE DESARROLLO ATMEGA328P-PU
Las placas Arduino, junto con su correspondiente entorno de programación (ambos de código abierto),
conforman una poderosa herramienta para el diseño e implementación de dispositivos electrónicos programables.
Las hay de una gran variedad de tamaños, diseños, funcionalidades, etc.
Están las que trabajan con 5 voltios, y las que lo hacen con 3.3 voltios.
Una de las más estándares, es sin duda, la Arduino Uno. Esta placa, trabaja con 5 voltios,
y utiliza un circuito integrado removible, conectado normalmente a un zócalo.
Esto permite, que en caso de que por algún motivo se arruinase el circuito, se lo
pueda reemplazar por uno nuevo, cuyo costo puede ser entre 1/3 e incluso 1/6 del costo
de la placa Arduino Uno completa.
Lo interesante de este circuito integrado, es que una vez programado, se lo podría retirar
de la placa Arduino Uno y utilizarlo en una placa de circuito impreso casera, cuyos únicos
componentes necesarios son:
- El circuito integrado ATMEGA328P-PU
- Un cristal de 16 MegaHercios
- Dos capacitores de 22 picoFaradios
- Un regulador de tensión LM7805
Si a los requerimientos mínimos, se les agregan un LED, un zócalo para el circuito integrado,
un pulsador para reiniciar el dispositivo, algunas tiras de pines donde poder conectar
elementos externos, y un adaptador USB-Serie(TTL), se obtiene una placa de prestaciones
similares a las del Arduino Uno, pero con un costo varias veces menor.

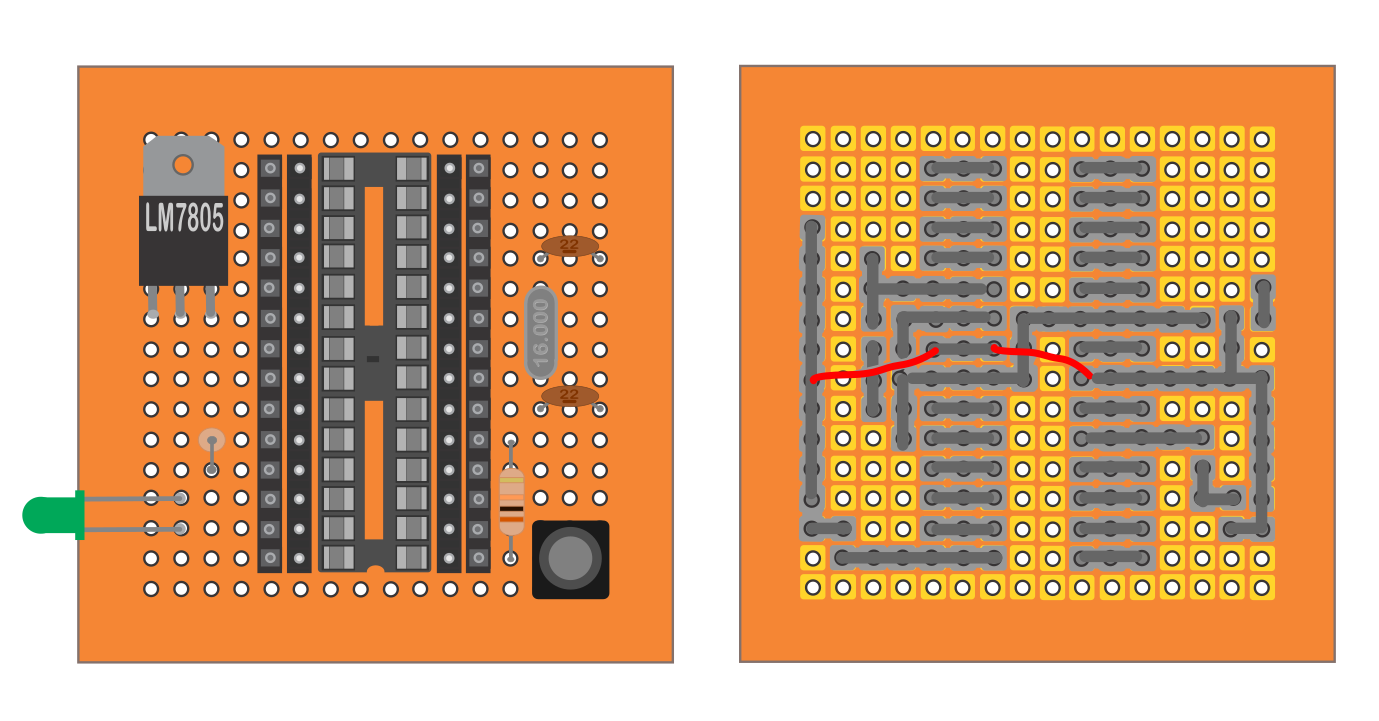

En la siguiente imagen puede verse un esquema de una placa casera con esas características,
montada en una plaquita de perforada estándar de 5cm x 5cm:

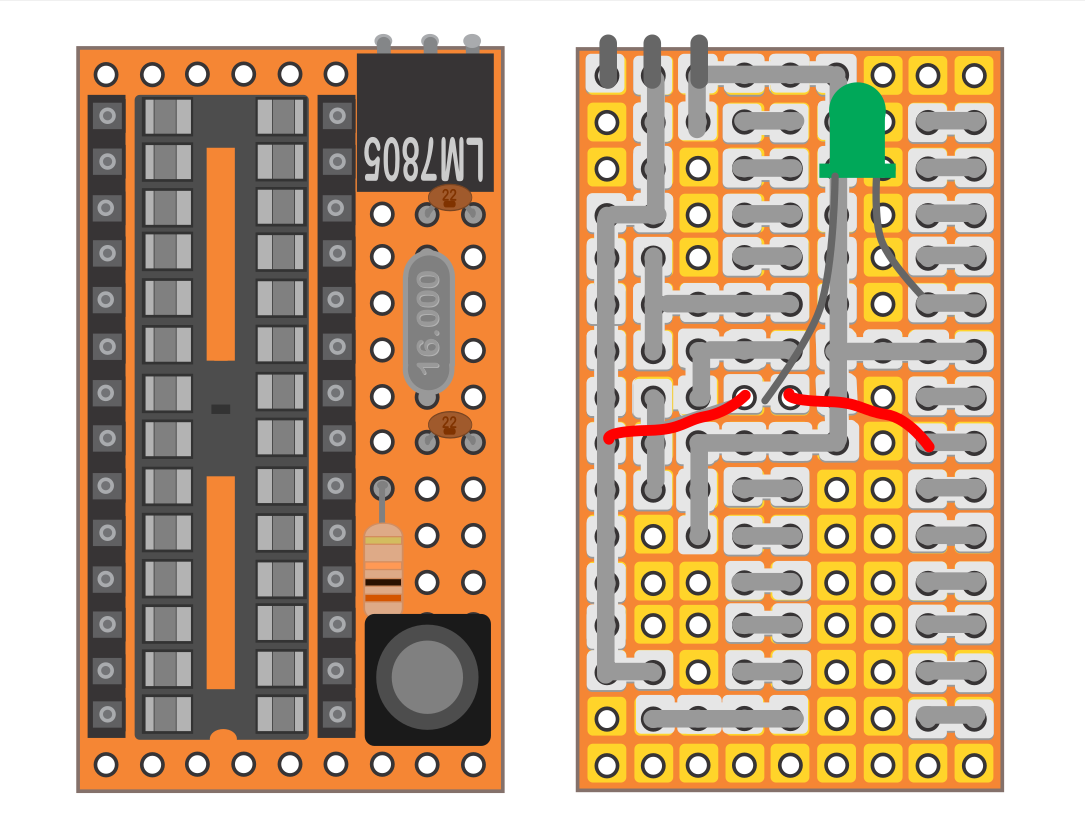

Si se deseea reducir su tamaño, podría utilizarse una configuración más compacta, tal como muestra la siguiente imagen esquemática:
Esta última, cabe en el interior de la carcaza de una batería de 9 voltios recargable
